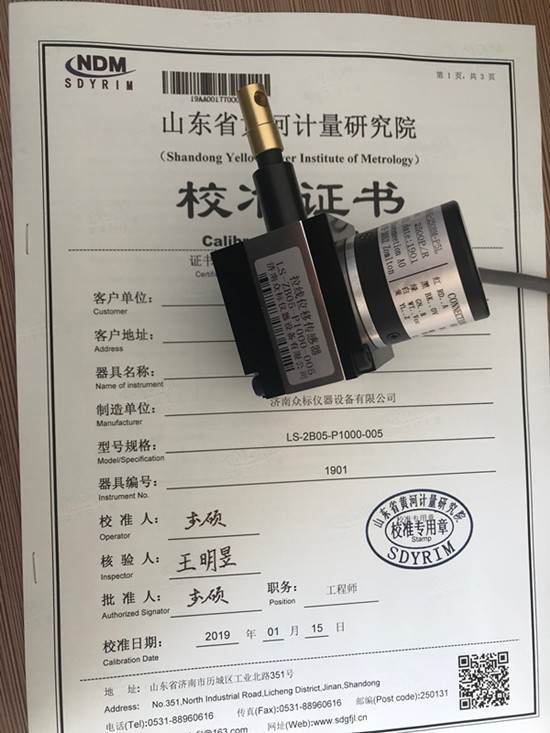

液壓萬能試驗機設計原理是根據GB/T3159－92《液壓式萬能材料試驗機》精心打造而來，主要針對金屬或非金屬材料進行拉伸、壓縮、剪切、彎曲等試驗，液壓萬能試驗機在加力時的動力來源于液壓油缸，由液壓油站驅動油缸活塞實現實驗的測試工作，液壓材料試驗機實驗結果是試驗力和延伸率，位移傳感器是測量位移及控制萬能試驗機位移的關鍵部件，材料試驗機在使用一年后由于試驗力、位移等標定指標會有一定的誤差，所以，每年應定期對試驗力和位移、時間進行校準工作。那么，怎么校準液壓萬能試驗機的位移呢？下面眾標小編就為大家講述一下：
1、運行材料試驗機測控軟件，打開配置工具箱，配置工具箱中有力傳感器、引伸計、位移傳感器等，點擊位移傳感器。
2、位移標定可采用測長儀或長度一米的鋼板尺作為校準工具，根據不同的精度要求選擇。
3、把測長儀調整至零位，固定在移動橫梁之上，注意測長儀的垂直度。
4、調整測控軟件的通道放大倍數，顯示值與標定儀的數值相等。
5、點擊測控軟件移動中橫梁到預設的目標值，查看校準系數是否過大或過小，則需要重新退出測量系統，在配置工具箱中改變放大倍數進行重新標定。
6、一般萬能材料試驗機可校準多個位移系數，校準的點位越多，位移控制的精度就越高，大家在校準時應逐一對其進行校準。
7、位移窗口必須清零，記下當前橫梁在直尺的數值，然后移動到橫梁的另一個位置時，讀取當前的數值，兩個位置的差既是橫梁的位移，進行保存到配置工具箱即可。
液壓萬能試驗機校準是一項繁瑣復雜的工作，應找具有權威性的第三方檢測機構進行檢定校準，或聯系試驗機廠家對其進行校準。
|
